Theremin

Beim Theremin (auch: Thereminvox, Thereminovox, Termenvox, ursprünglich Aetherophon, genannt auch Ätherwelleninstrument) handelt es sich um ein elektronisches Musikinstrument. Es ist das einzige verbreitete Musikinstrument, das berührungslos gespielt wird und dabei direkt Töne erzeugt. Sein Name geht auf den Erfinder, den Russen Lew Termen, zurück, der sich in den USA Leon Theremin nannte. Es wurde von ihm 1920 erfunden.

Bildquelle: https://artmargins.com/between-bad-things-good-vibrations-leon-theremin-t-vox/

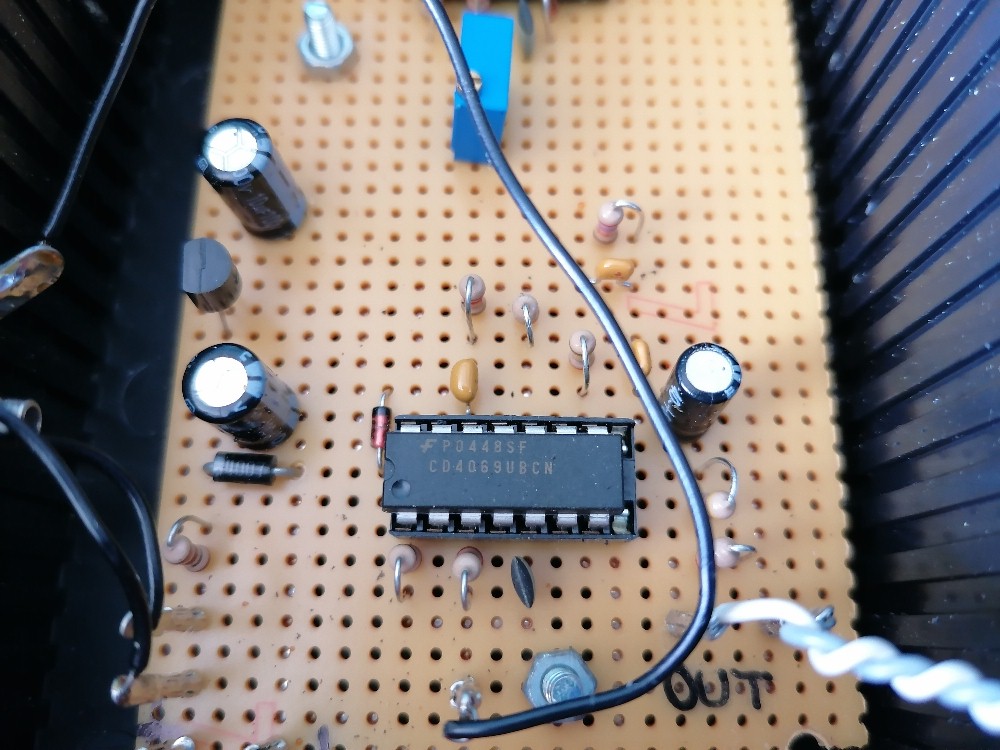

Ein Theremin besitzt in der Regel zwei Antennen, wobei eine für die Veränderung der Lautstärke (engl. volume) und die andere für die Veränderung der Tonhöhe (engl. pitch) zuständig ist. Durch Annäherung/Entfernung der Hand verändert man leicht die Kapazität eines elektrischen Schwingkreises. Dadurch ändert sich auch die Frequenz des Schwingkreises. Mittels eines zweiten, unbeeinflussten Schwingkreises wird dann diese Frequenzänderung hörbar gemacht. Damit man die beiden Schwingkreis aufeinander abstimmen kann, benötigt man Kondensatoren mit variabler Kapazität C, sog. Trimmerkondensatoren. Ändert sich die Kapazität C in einem elektrischen Schwingkreis, so ändert sich auch dessen Frequenz f nach der Formel f = 1 / (2·π·√(L·C)). In der folgenden Abbildung sieht man rechts den Trimmerkondensator. Links von ihm befindet sich eine Induktivität mit L = 1 mH.

Das hier gezeigte Theremin mit der Bezeichnung 144 beruht auf folgenden Schaltplan: https://www.theremin.us/144/144.htm

Bildquelle: https://www.theremin.us/144/144.htm

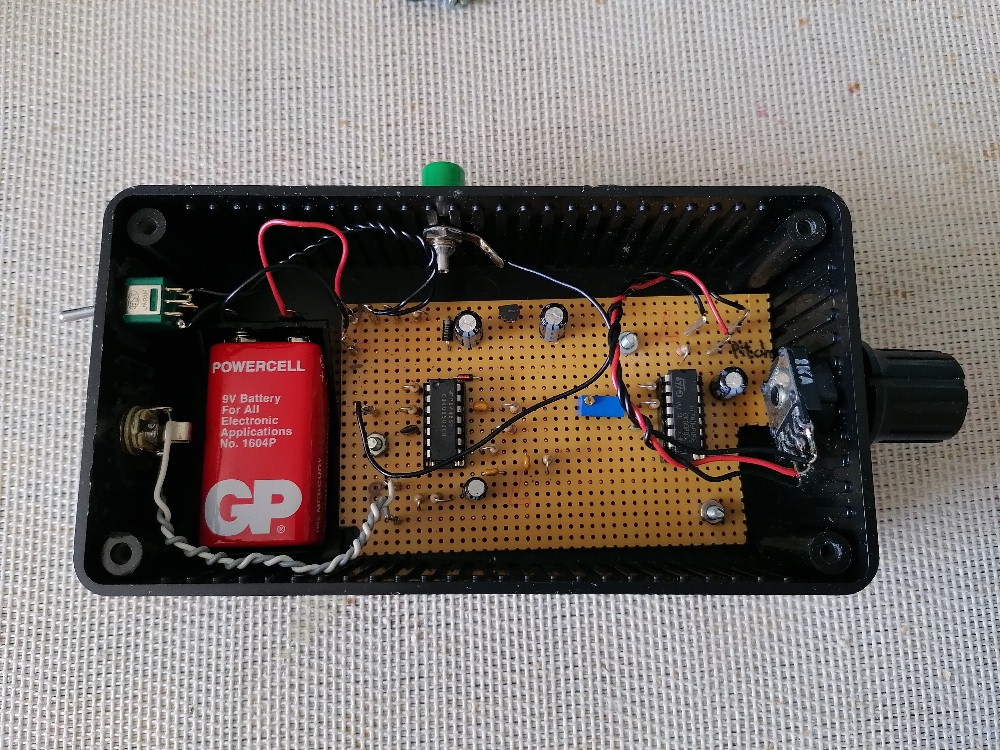

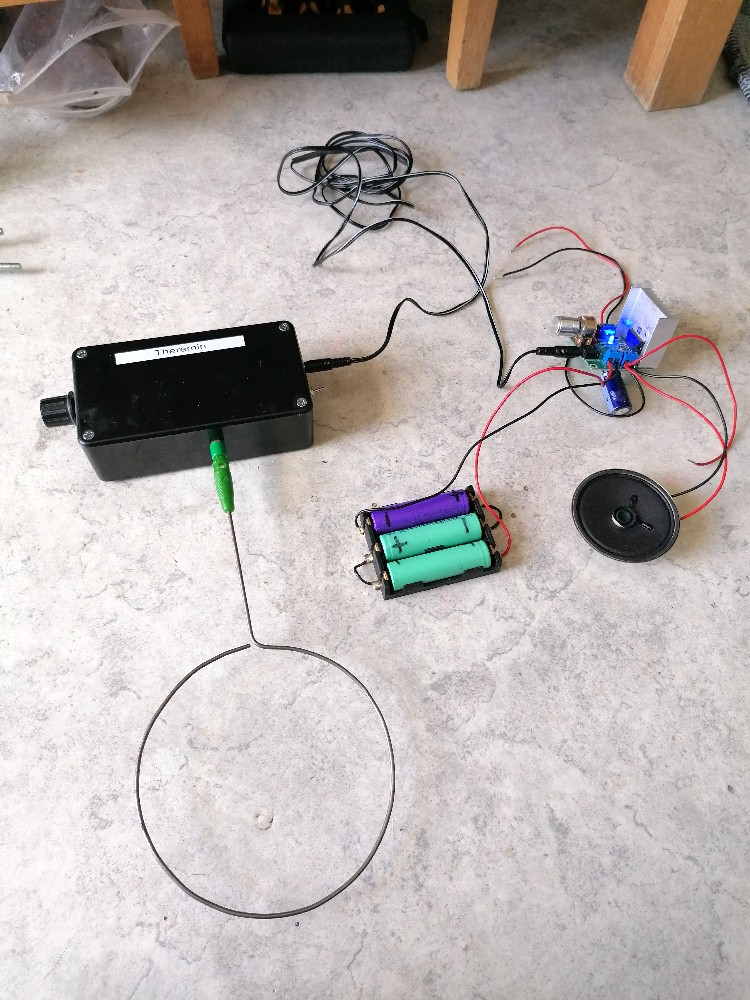

Erster Aufbau:

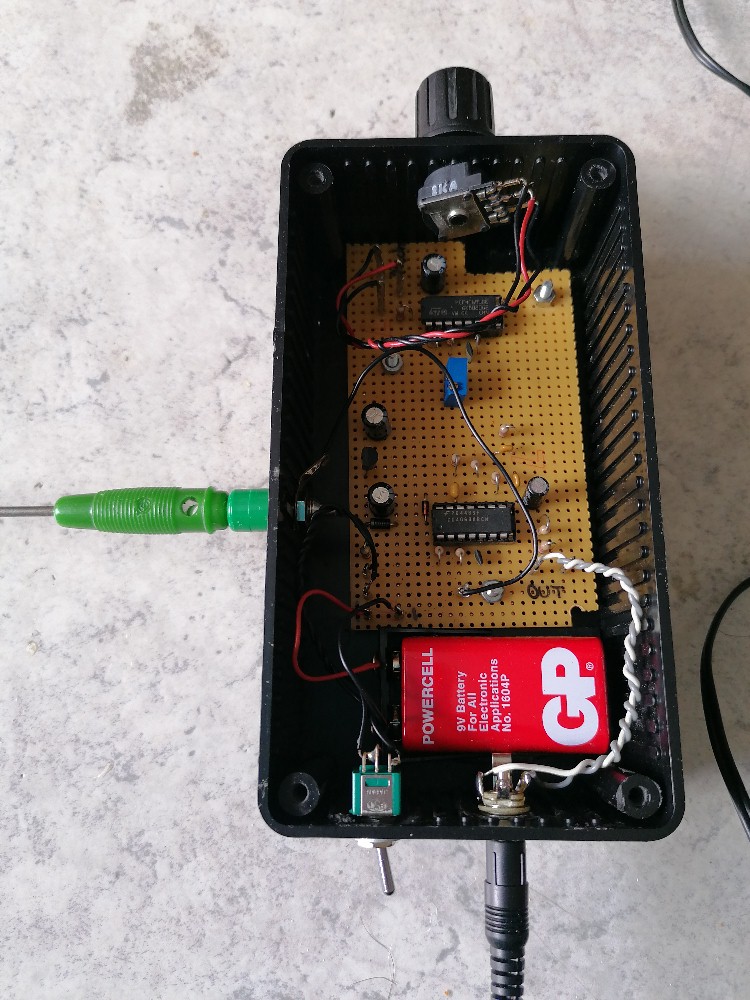

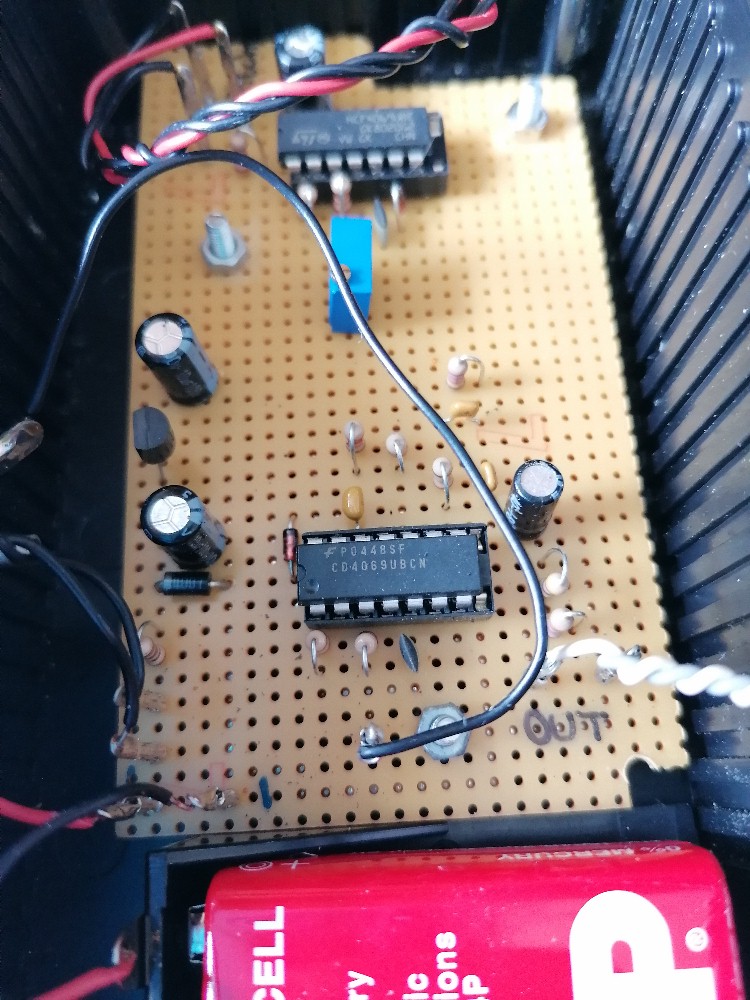

Zweiter, etwas kompakterer Aufbau:
