Polaritätsprüfer für elektrische Ladungen

Für Versuche aus der Elektrostatik/Hochspannung ist es oft nützlich zu wissen, welche Polarität (positiv/negativ) ein elektrostatisch aufgeladener Gegenstand besitzt. Anbei eine einfache Schaltung, mit der die Polarität bestimmt werden kann. Man benötigt nur folgende Teile dazu:

  • einen FDS8958A
  • 2 Stück Minitaster
  • 2 Widerstände mit je 100 Ohm
  • 2 unterschiedliche LEDs
  • dünnes Kabel
  • einen 3V AAA-Batterienhalter
  • 2 Stück AAA Batterien
  • eine kleine Plastikflasche mit breiter Öffnung und Schraubverschluss
  • verschieden dicke Plastikröhren zum Beispiel eine Luftballonhaltestange o.ä.

Die Anleitung für dieses Experiment wurde diesem Video entnommen: https://www.youtube.com/watch?v=WptwVzK7cK0

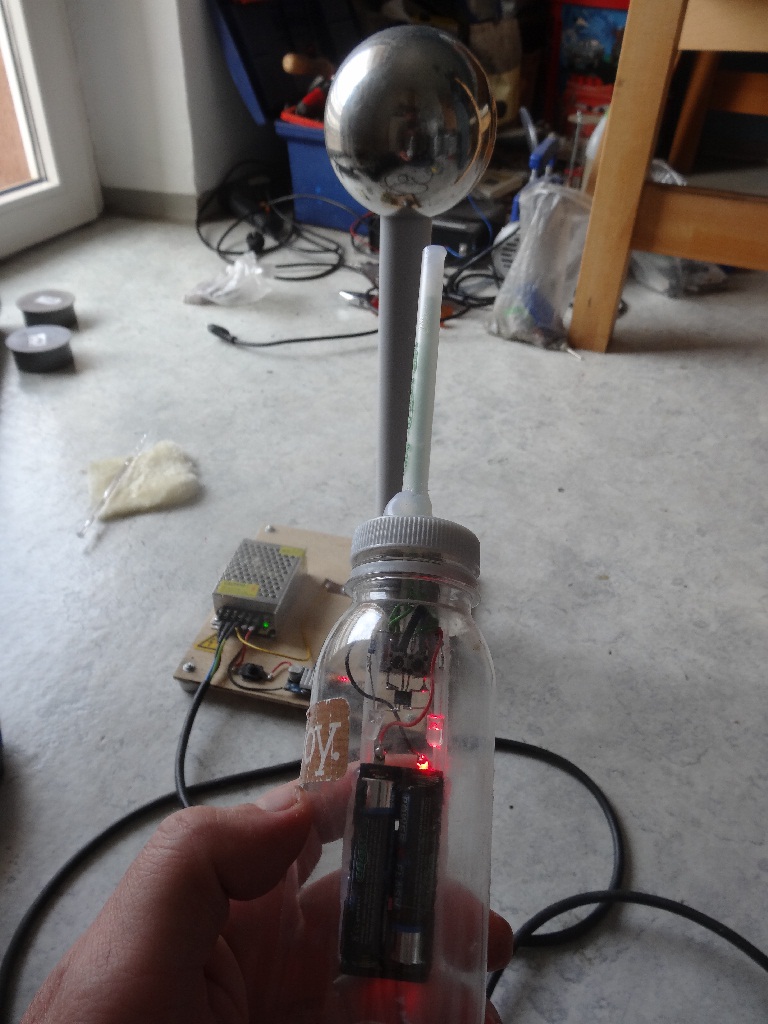

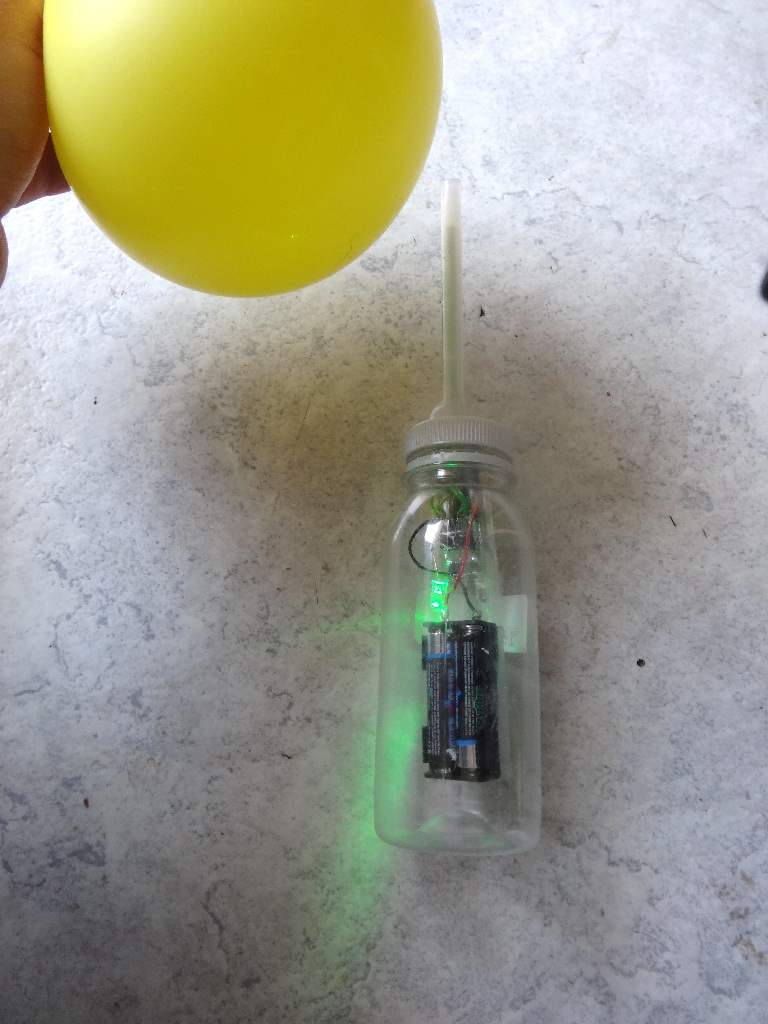

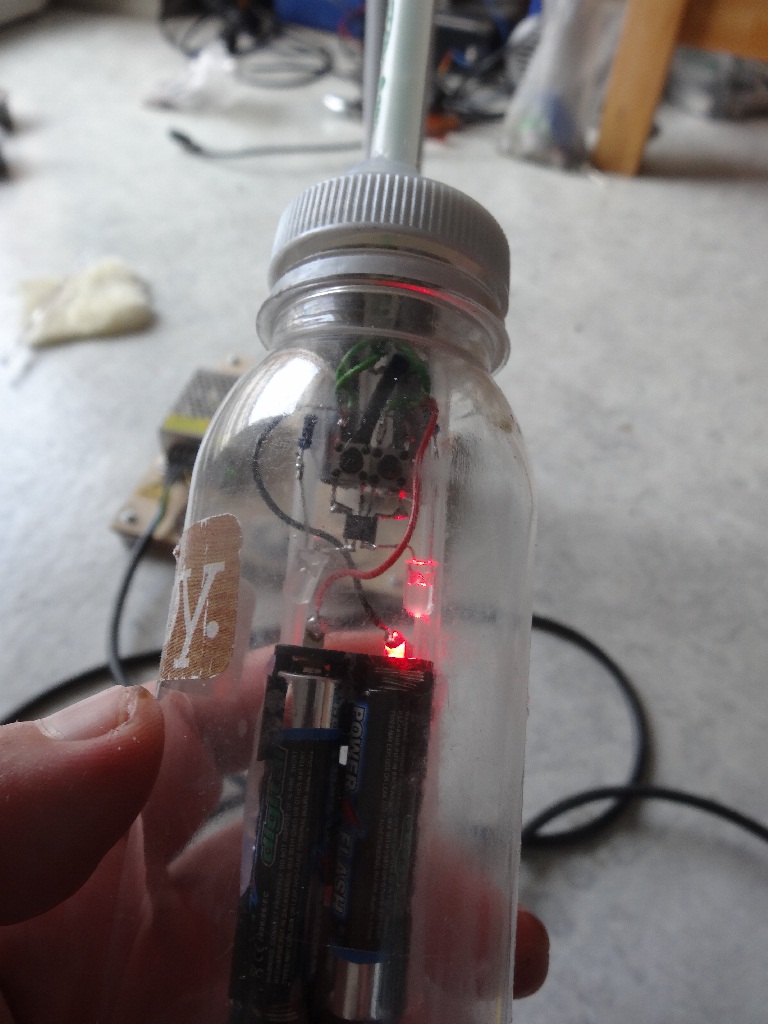

Hier der gesamte Schaltplan und einige Bilder vom Zusammenbau:

Zum Abschluss noch das Youtube-Video:
