Induktionsheizer

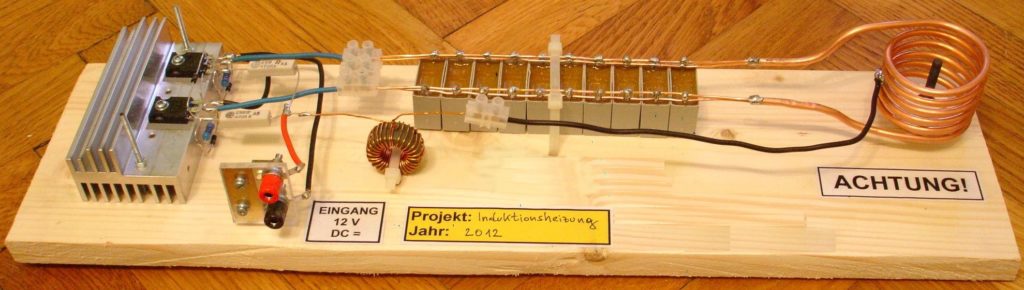

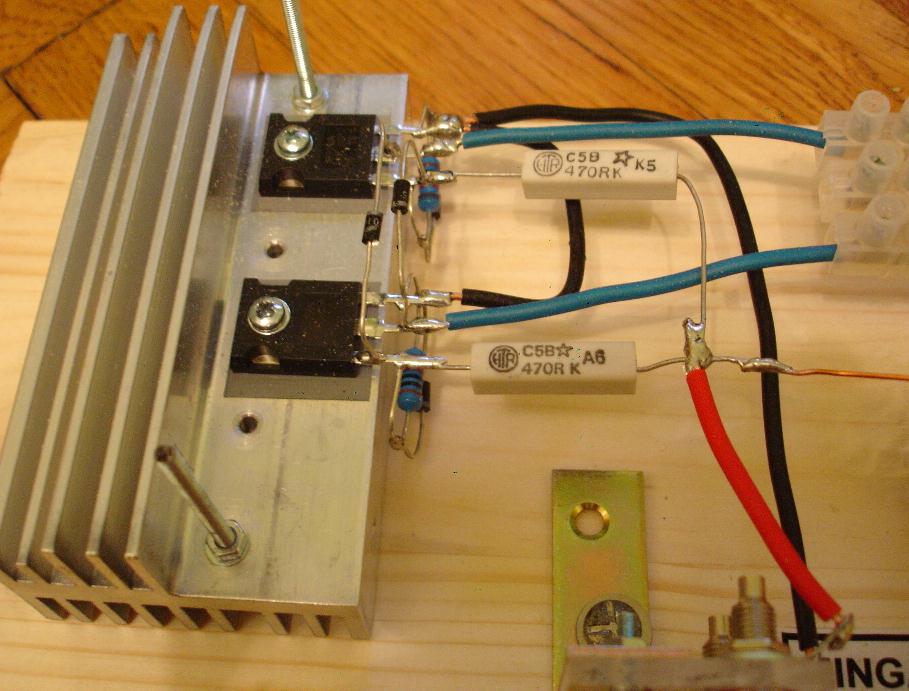

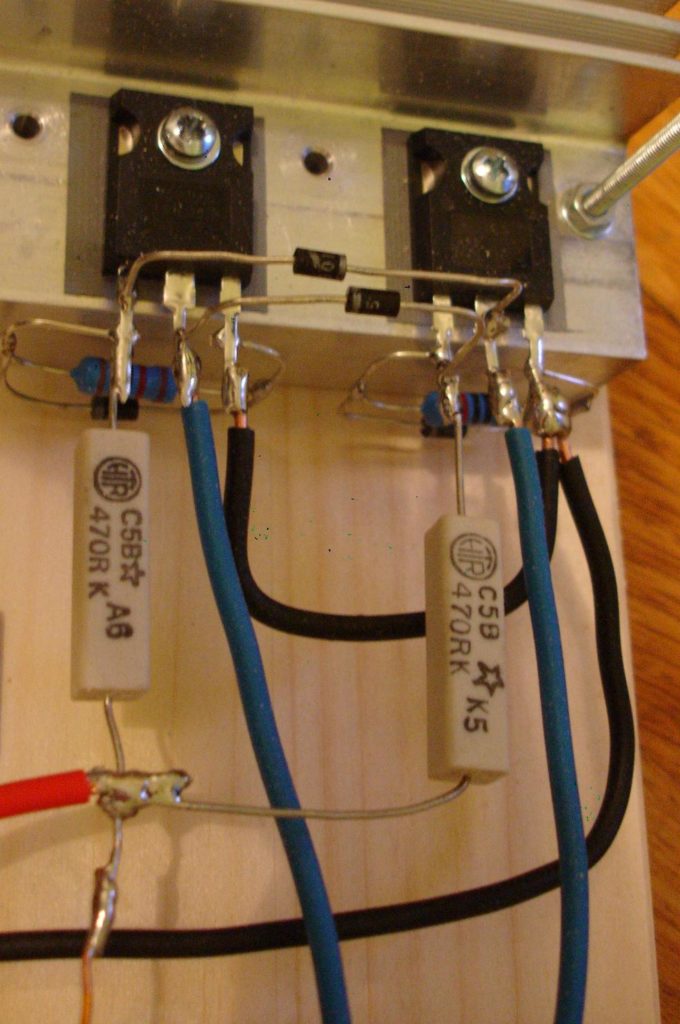

Die Schaltung des hier gezeigten Induktionsheizers ist wieder die altbekannte Mazzilli-ZVS-Schaltung. Diesmal wird aber kein Zeilentrafo zur Erzeugung von Hochspannung angesteuert, sondern die Induktionsspule.

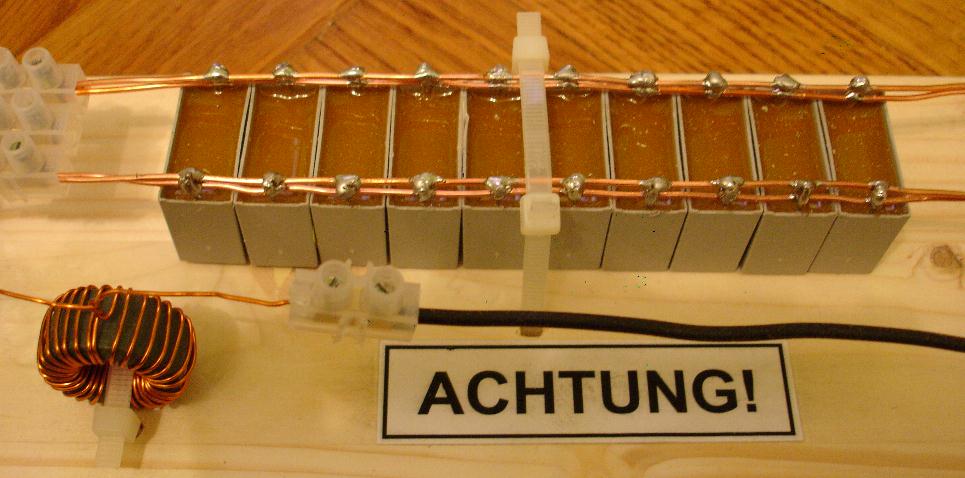

Als Kondensator im Schwingkreis verwende ich 10 Stück parallel geschaltete MKP-Kondensatoren mit 0.47 µF/ 400 V AC. Dies ergibt eine Gesamtkapazität von C = 4.7 µF.

Die Frequenz der Schaltung muss auf die zu erhitzenden Objekte angepasst werden. Dicke Objekte benötigen eine tiefere Frequenz, kleinere Objekte hingegen eine höhere. Dies hängt mit dem sog. Skineffekt zusammen. Je höher die Frequenz der Wechselspannung, desto weniger tief dringt der Strom in den Leiter ein.

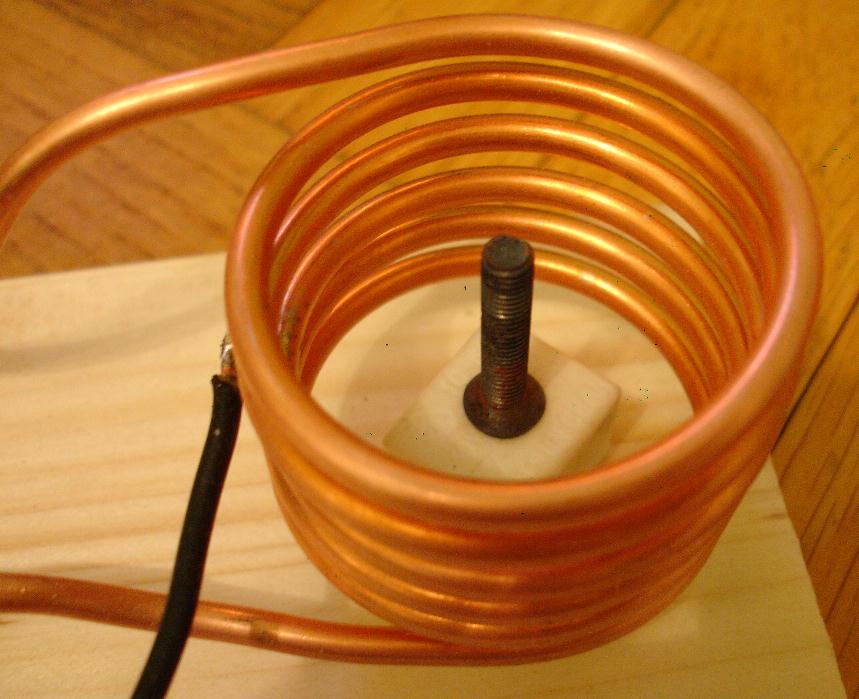

Die Induktionsspule besteht aus 4 mm Kupferrohr und besitzt 3 + 3 Windungen.

Bei einer Eingangsspannung von 16V zieht die Schaltung rund 5.5 A, was einer Leistung von 88 W entspricht.

Das Youtube-Video liefere ich natürlich noch nach…
