Ich habe ja bereits einen Blitzdetektor gebastelt (https://stoppi-homemade-physics.de/blitzdetektor/). Auf dieser Seite (https://fkainka.de/blitzduino-blitzwarner/) bin ich unlängst über eine Version mit Arduino gestolpert. Diese musste ich natürlich gleich umsetzen…
Hier der leicht abgeänderte Schaltplan:
Bei Conrad habe ich mir dann die benötigten Teile (Mittelwellenempfänger TA7642: https://www.conrad.at/de/p/tru-components-ta7642-linear-ic-to-92-1565916.html, Ferritstab: https://www.conrad.at/de/p/tru-components-535575-ferrit-stabkern-o-x-l-8-mm-x-50-mm-1-st-1565952.html) bestellt.
Das Wickeln der beiden Spulen auf dem Ferritstab war etwas fummelig. Mit einem Bauteiletester habe ich dann die beiden Induktivitäten (250 µH und 50 µH) überprüft:
Die Schaltung war dann recht schnell gelötet und glücklicherweise konnte ich sie noch am selben Tag testen, da bei mir ein Gewitter aufzog. Die Blitze wurden sehr gut detektiert und ich konnte zeitgleich mit lightningmaps.org (https://www.lightningmaps.org/?lang=de) deren Orte überprüfen.

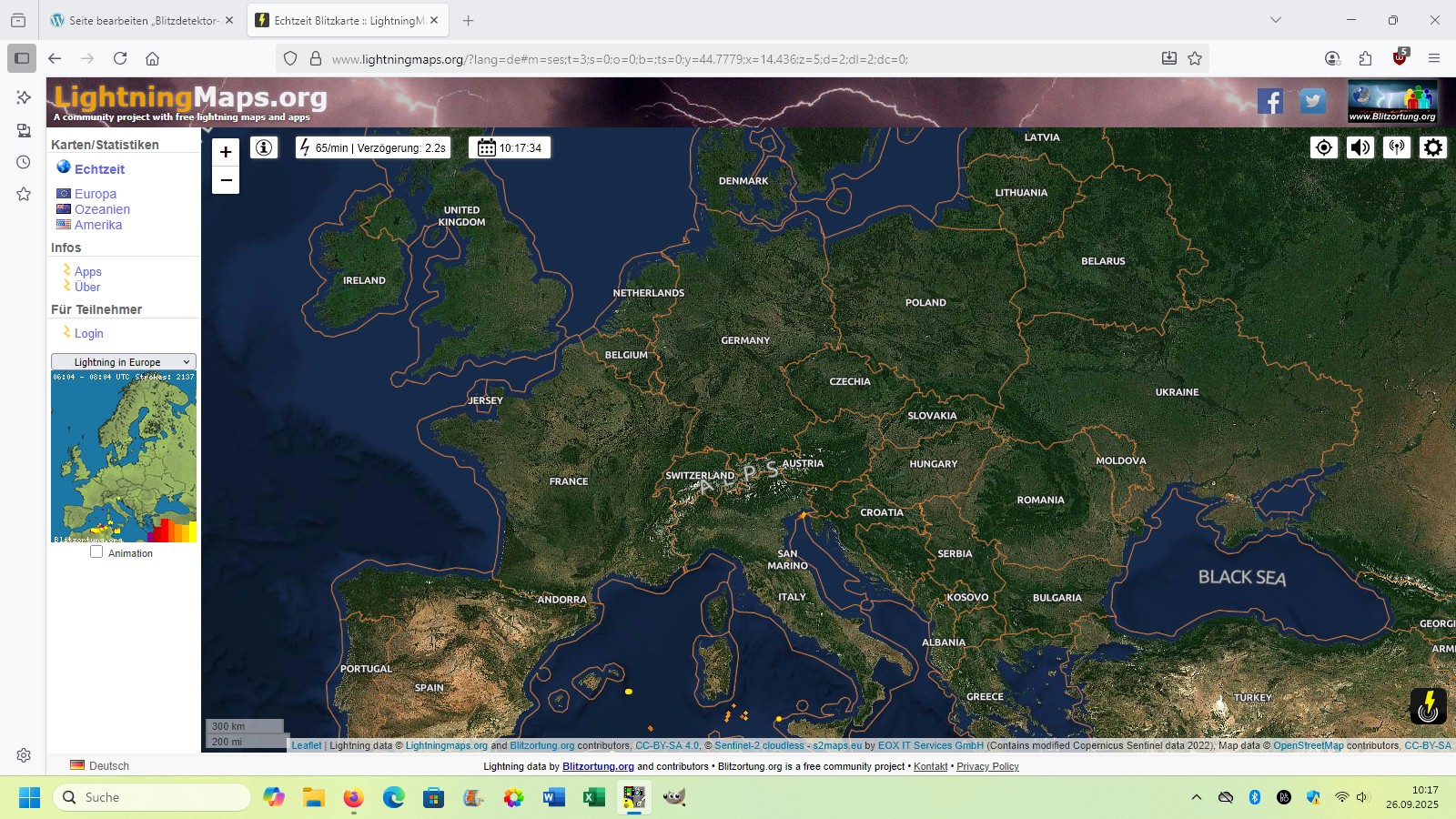

Mit der Blitzortung auf https://www.lightningmaps.org kann man dann seinen Blitzdetektor testen, ob er funktioniert. Dort werden Blitze in Echtzeit angezeigt inkl. der Ausbreitung des Donners. Die Website ist sehr zu empfehlen…
Arduino-Code:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 |
#include <EEPROM.h> byte A, Trigger, Sta; word U, D; word Daten[130]; byte B,J, I; word Eeadr, Level, N; word Ticks; int Out1 = 2; int Out2 = 4; int Out3 = 6; int Out4 = 10; // ==================== // ==== SETUP ==== // ==================== void setup() { pinMode(Out1, OUTPUT); pinMode(Out2, OUTPUT); pinMode(Out3, OUTPUT); pinMode(Out4, OUTPUT); Serial.begin(9600); //ADCSRA |= PS_16; // 8 prescaler Serial.println ("Logger"); U = analogRead(A0); Eeadr = 0; A = 1; Sta = 0; Trigger= 0 ; Level = 0; } // ================== // ==== LOOP ==== // ================== void loop() { D = analogRead(A0); Daten[A] = D; U = U * 15; U = U + D; U = U / 16; if (Trigger == 1) { if (Sta == A) { Serial.println("Blitz!"); for (N = 1; N <= 32; N++) { A = A + 1; if (A > 128) { A = 1; } D = Daten[A]; D = D /2; D = D & 255; B = D; Serial.println (B); if (Eeadr < 512) { EEPROM.write(Eeadr, B); } Eeadr++; digitalWrite(Out4, LOW); } I = I +1; Sta = 0; Trigger = 0; Level = Level + 600; if (Level > 6000) { Level = 6000; } } A = A + 1; if(A > 128) { A = 1; } } else { D = D + 15; if (D < U) { Trigger = 1; Sta = A + 120; if(Sta > 128) { Sta = Sta - 128; } digitalWrite(Out4, HIGH); } A = A+1; if (A > 128) { A = 1; } if (Serial.available() > 0) { J = Serial.read(); if (J == 100) { B = 0; for(N = 0; N<512;N++) { EEPROM.write (N,B); } Eeadr = 0 ; Serial.write("Daten Gelöscht"); } else { Eeadr = J*128; for (N = 1; N<= 128; N++) { B = EEPROM.read (Eeadr); Serial.write (B); Eeadr ++; } Eeadr = 0; } } } Ticks++; if (Ticks >= 22000) { Ticks = 0; if (Level > 0) { Level--; if (Level > 2000) { Level = Level - 9; } } if (Level < 1000) { digitalWrite(Out1, HIGH); digitalWrite(Out2, LOW); digitalWrite(Out3, LOW); } if (Level >= 1000 && Level < 2000) { digitalWrite(Out1, LOW); digitalWrite(Out2, HIGH); digitalWrite(Out3, LOW); } if (Level >= 2000) { digitalWrite(Out1, LOW); digitalWrite(Out2, LOW); digitalWrite(Out3, HIGH); } } } |
Zum Schluss noch das Youtube-Video:
